Výroba uložení pro stavitelné dveřní závěsy TKZ
Nejsem jen programátor. Můj původní obor je od IT docela vzdálený. Povoláním jsem zámečník, ale v praxi toho dělám mnohem víc. Představte si následující situaci. Vyrobil jsem dřevěné dveře (článku se dočkáte…). Při návrhu jsem myslel v podstatě na vše ale na jednu podstatnou věc jsem zapomněl. Tloušťka falcu běžných dveří bývá 15mm. U svých dveří jsem na falc použil prkno tloušťky 18mm. Už tušíte problém? Ano, je tam zádrhel. Kvůli těm třem milimetrům je totiž osa závěsu, který je ve falcu ukotvený, posunutá o 1.5mm dál od zárubně. Z čehož plyne jednoduchý fakt, že ty dveře nezavřete…
Napadá vás jak něco takového vyřešit? Ano, správně, existují stavitelné dveřní závěsy. Jedny takové (Závěs dveřní TRIO 15 VD PP PH) jsem na svých dveřích použil. Jenže jimi je poladím jen ve dvou směrech, na výšku a v rámci zárubně. Jenže to co potřebuji je celé dveře posunout od zárubně. Na to však musí být stavitelný závěs právě i v zárubni (Závěs dveřní TRIO 15 SD SH M8 nerez). V dnešní době je to už asi běžná věc ale před třiceti lety s tím nikdo nepočítal. Problém je, že ten stavitelný závěs je potřeba namontovat při montáži té zárubně. Požívá se k tomu držák závěsu.
No a jelikož nic takového ve své zárubni nemám, dopadlo to jako vždy. To znamená „Zrob si sám“. A o tom vlastně celý tenhle článek je. Vyrobil jsem si vlastní uložení pro stavitelný dveřní závěs, které půjde dodatečně namontovat. Bude to sice trochu drsný zásah do celé zárubně ale nic lepšího mě opravdu nenapadlo.

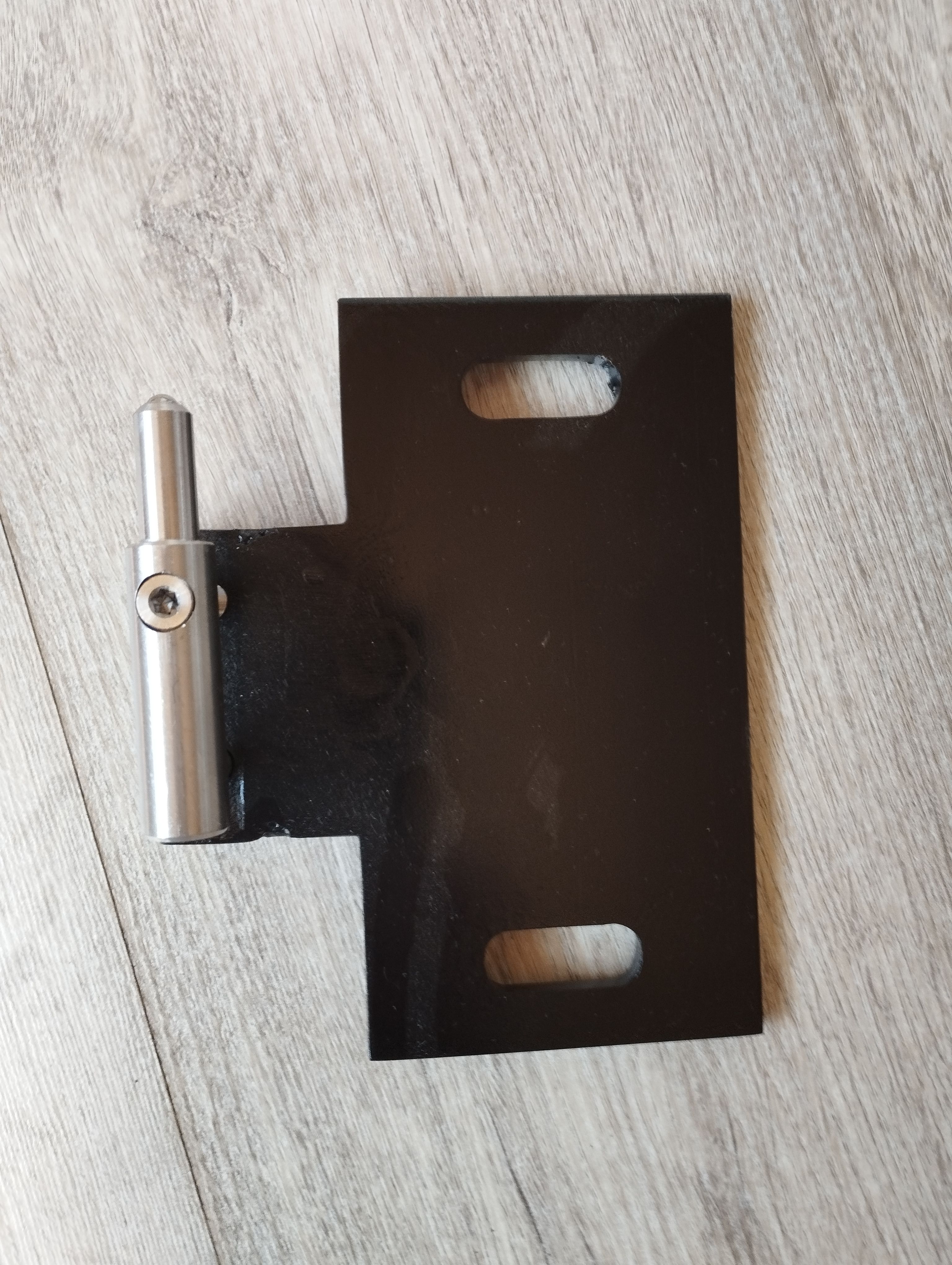

Takže teď ke konstrukci celého uložení. Jestli jste koukali, tak jste si všimli, že originální uložení od TKZ je jen kostka se dvěma dírami. Jedna je hladká a druhá se závitem. Celé se to namontuje z druhé strany do zárubně a do toho se ten závěs přišroubuje. A protože dovnitř zárubně se již nedostanu, musím to celé ukotvit zvenku. K tomu slouží deska se dvěma oválnými vodorovnými dírami. K té desce je navařená kostka, která je v podstatě kopií originálního uložení. Má dokonce i díru se závitem M5 vyvrtanou kolmo k hladké díře. Ta slouží pro zajištění celého závěsu v určité poloze.
Montáž uložení je prostá. Původní závěsy na zárubni se uříznou. Na jejich původním místě se vybrousí díry, pro tu kostku. No a po rozměření se vedle zárubně vyvrtají dvě díry pro každé uložení, tzn. celkem šest. Do nich pomocí chemické kotvy upevním závitové tyče a ty to budou celé držet. No a na závěr se z boku zárubně vyvrtají díry, aby se dal zašroubovat ten zajišťovací šroubek M5. Díky tomu už půjde se závěsem hýbat dle potřeby, takže už dveře zavřu. A to je celé…
Nějaké další fotografie jsou v galerii. Natočil jsem i dvě videa (model a výkres), kde ukazuji jak jsem to celé vymodeloval ve Fusionu 360. To je pro dnešek vše, tak zase někdy příště...
